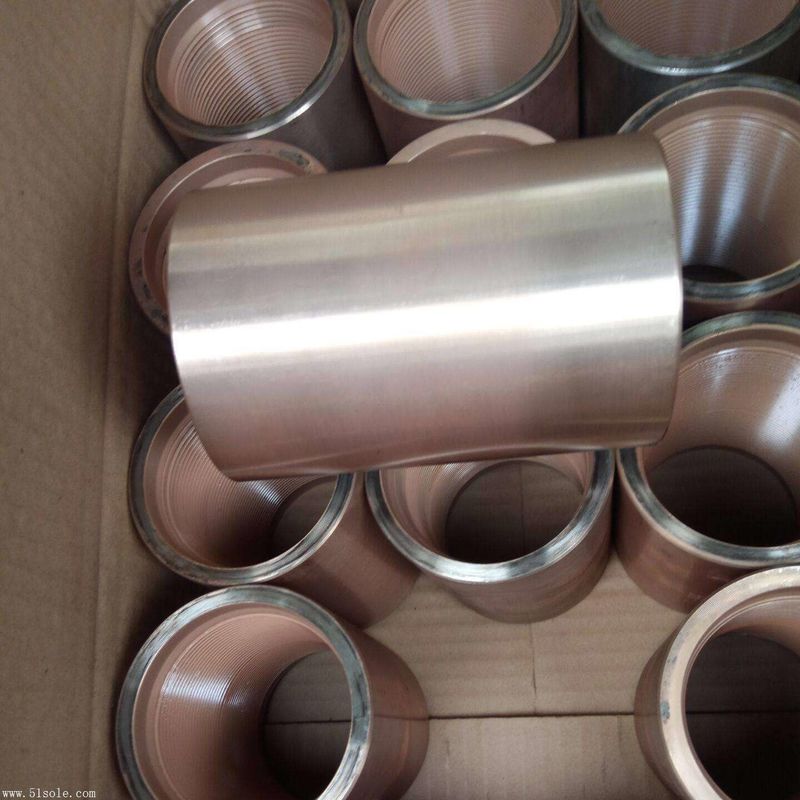

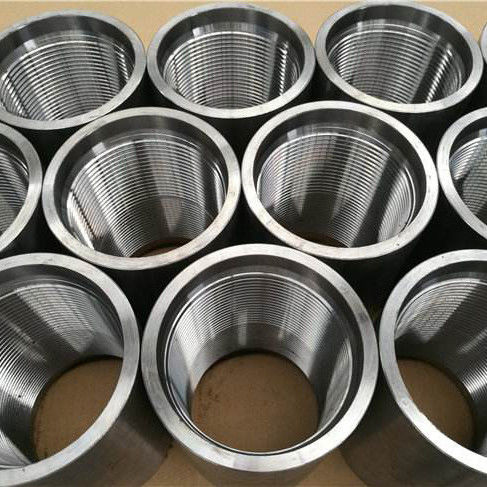

Khớp nối mỏ dầu BTC 127mm Khớp nối vỏ SMLS Tiêu chuẩn API 5CT
| Standards: | API5CT | Grades: | J/K55, N80-1/Q, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Siêu 13Cr, P110, P110-13CR, TP110S |
| Size range: | OD-127mm-356.12mm (4-1/2''-13-3/8'') | Thread buckle type: | BTC/STC/LTC |
| Manufacturing type: | liền mạch | Inspection: | NDT và vv theo api 5ct và 5b |
| High Light: | Khớp nối vỏ SMLS,Khớp nối mỏ dầu EUE NUE,Khớp nối mỏ dầu 127mm |
||
Các khớp nối vỏ; SMLS; EUE & NUE KÖPPLINGS; OILFIELDDUSE; KÖPPLING STORK MATERIAL; API 5CT STANDARD
Tên sản phẩm: GIAO GIAO; SMLS; GIAO GIAO EUE & NUE; GIAO GIAO GIAO GIAO GIAO GIAO GIAO GIAO GIAO GIAO GIAO GIAO GIAO
Tiêu chuẩn: API SPEC 5CT, API SEPC 5B, API-7
Vật liệu / Thép: J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S, v.v.
Thông số kỹ thuật: OD-127mm-356.12mm (4-1/2'-13-3/8')
Loại khóa niềng: BTC/STC/LTC
Kết nối vỏ là phần kết nối của vỏ để truyền tải trọng lượng môi trường và cũng là liên kết yếu dễ bị tai nạn thất bại.
Nó được biết đến, sự toàn vẹn của giếng trong vòng đời không chỉ bị giới hạn bởi sức mạnh kết nối sợi của vỏ, mà còn bởi hiệu suất niêm phong của sợi nối (Han và Wang,1999)Do đó, nó là rất quan trọng để nghiên cứu sự toàn vẹn niêm phong của cáp vỏ dưới tải không đồng đều.
LÀM LÀM:Một chiều dài ngắn của ống được sử dụng để kết nối hai khớp củavỏMột cáp vỏ có các sợi nội bộ (nữhình dáng sợiCác hai khớp của vỏ được thắt vào hai đầu đối diện của nối vỏ.
Danh sách kích thước nối STC/LTC
| Kích thước (in) | ống OD mm | Máy nối OD W mm | Chiều dài NL mm | đường kính lỗ Q mm | Độ sâu lỗ q mm | chiều rộng bề mặt vòng bi b mm | Bị ngắt chặt A | Khoảng cách từ đầu ống đến trung tâm nối sau khi thắt chặt J mm | số dây cho mỗi inch | trọng lượng KG nối ngắn | trọng lượng KG nối dài |
| 4-1/2" | 114.3 | 127 | 158.75 ((ngắn)/177.8 ((dài) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 ((ngắn)/196.85 ((dài) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2" | 139.7 | 153.67 | 171.45 ((ngắn) /203.2 ((dài) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (khó)/228.6 (dài) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 (khó) /266.7 (dài) | 248.44 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4" | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | 3 1/2 | 12.7 | 8 | 25.66 | - |
| 16' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 54.01 | - |
| 20' | 508 | 533.4 | 228.6 ((ngắn)/292.1 ((dài) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |

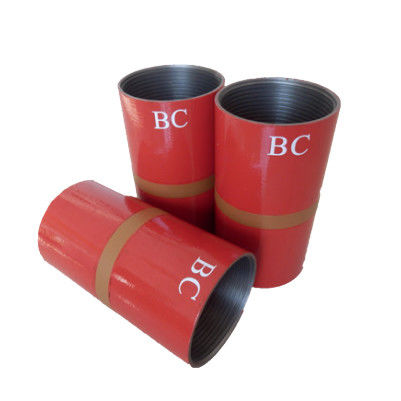

Danh sách kích thước ghép nối BTC
| Kích thước (in) | ống OD mm | Máy nối OD W mm | Chiều dài NL mm | đường kính lỗ Q mm | chiều rộng bề mặt vòng bi b mm | Bị ngắt chặt A | Khoảng cách từ đầu ống đến trung tâm nối sau khi thắt chặt J mm | số dây cho mỗi inch | trọng lượng KG |
| 4-1/2" | 114.3 | 127 | 225.42 | 117.86 | 3.18 | Một nửa. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2" | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4" | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8. | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8. | 12.7 | 5 | 62.68 |
| 20' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8. | 12.7 | 5 | 50.1 |
